Allgemeine Informationen: JST

Die XM1/XM1r Mäuse verwenden einen 5-Pin JST PH 2.0 mm Stecker mit folgender Kabelführung:

SHIELD

SCHWARZ

WEISS

GRÜN

ROT

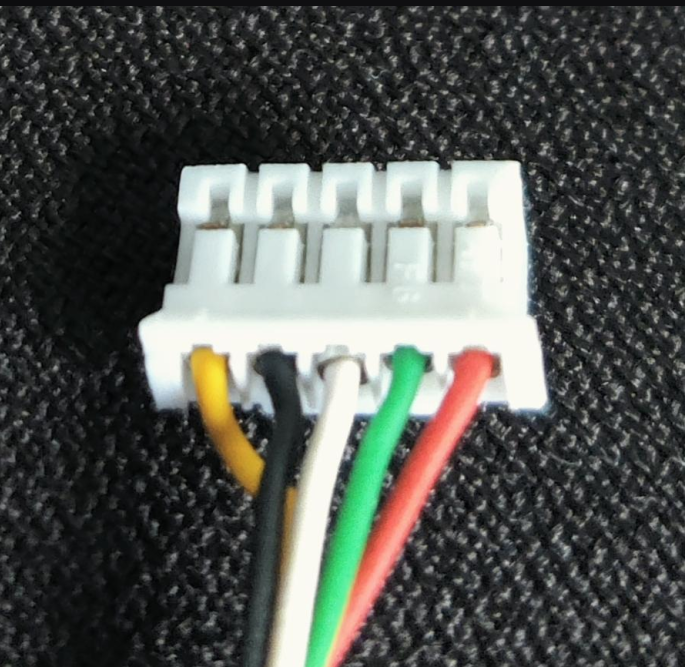

Siehe das beigefügte Beispielbild für mehr Klarheit.

Die OP1 / OP1 RGB sowie die OP1 8k verwenden einen 5-Pin JST PH 1.5 mm Stecker mit folgender Kabelführung:

SHIELD

SCHWARZ

GRÜN

WEISS

ROT

Bei der OP1-Serie müssen die GRÜNEN und WEISSEN Kabel im Vergleich zur Abbildung vertauscht werden.
Wenn du Hilfe beim Tauschen dieser feinen Kabel benötigst, findest du hier ein hilfreiches Tutorial auf YouTube:
https://www.youtube.com/watch?v=STW3msLuZeE
Diese Schritt-für-Schritt-Anleitung führt dich sicher durch den Austausch des Kabels deiner kabelgebundenen Maus.

Wichtig: Wir raten ausdrücklich davon ab, das Kabel bei der OP1 8k auszutauschen. Aufgrund der hohen Polling-Rate kann ein Kabelwechsel zu Instabilitäten bei der Abtastrate und anderen Problemen führen.
